Manual de Projeto com Tijolo Ecológico

O objetivo deste manual é orientar aos profissionais arquitetos, engenheiros e técnicos, e também aos proprietários das obras, sobre as melhores práticas que devem ser adotadas no projeto de edificações a serem construídas com tijolo ecológico.

Modulação

A planta de uma casa com o tijolo ecológico deve, obrigatoriamente, ser modular, ou seja, todas as medidas dos cômodos devem ser múltiplos do tamanho do módulo – que é o meio-tijolo. Este módulo mede 15 x 15 cm para o tijolo de 30 x 15 x 7 cm.

O projetista inicia seu trabalho desenhando uma malha quadriculada (que no computador costuma se chamar grid). Cada quadrado representa meio-tijolo. Então desenha as paredes preenchendo os quadrados. Pode-se usar também o papel quadriculado para isso. A importância da modulação é que permite - na obra - fechar as paredes de um cômodo sem precisar quebrar nem um só tijolo e nem fazer emendas. O último tijolo vai encaixar perfeitamente no primeiro, como num jogo de “Lego”. Abaixo vemos parte de uma planta de primeira fiada onde se pode observar que todas as medidas são múltiplos de 15 centímetros (0,15 m). Chamamos a atenção de que na planta de arquitetura NÃO HÁ necessidade de se desenhar tijolo por tijolo, como representado abaixo. Usamos este recurso apenas para facilitar a compreensão deste manual.

Planta baixa de obra com tijolo ecológico apresentando a modulação.

Mesmo que seu projeto já esteja feito, é muito fácil adaptá-lo para a modulação, bastando “empurrar” e “puxar” as paredes por alguns centímetros para encaixá-las na malha da modulação. Na tabela a seguir, apresentamos algumas medidas modulares – em metros - para a modulação de 15 centímetros:

0,15 m	0,30 m	0,45 m	0,60 m	0,75 m	0,90 m	1,05 m	1,20 m	1,35 m	1,50 m
1,65 m	1,80 m	1,95 m	2,10 m	2,25 m	2,40 m	2,55 m	2,70 m	2,85 m	3,00 m
3,15 m	3,30 m	3,45 m	3,60 m	3,75 m	3,90 m	4,05 m	4,20 m	4,35 m	4,50 m
4,65 m	4,80 m	4,95 m	5,10 m	5,25 m	5,40 m	5,55 m	5,70 m	5,85 m	6,00 m
6,15 m	6,30 m	6,45 m	6,60 m	6,75 m	7,05 m	7,20 m	7,35 m	7,50 m	7,65 m
7,80 m	7,95 m	8,10 m	8,25 m	8,40 m	8,55 m	8,70 m	8,85 m	9,00 m	9,15 m
9,30 m	9,45 m	9,60 m	9,75 m	9,90 m	10,05 m	10,20 m	10,35 m	10,50 m	10,65 m
10,80 m	10,95 m	11,10 m	11,25 m	11,40 m	11,55 m	11,70 m	11,85 m	12,00 m	12,15 m

Planta de Primeira Fiada

A planta de arquitetura com medidas na modulação de 15 cm é suficiente para a montagem dos tijolos na obra, na maioria dos casos.

A execução da obra, porém, é facilitada quando, além da planta baixa de arquitetura, é elaborada uma planta de primeira fiada, indicando o posicionamento exato de cada coluna (pilar), cano e eletroduto. Abaixo apresentamos uma planta de arquitetura (do pavimento térreo de um sobrado) e, a seguir, a correspondente planta de primeira fiada:

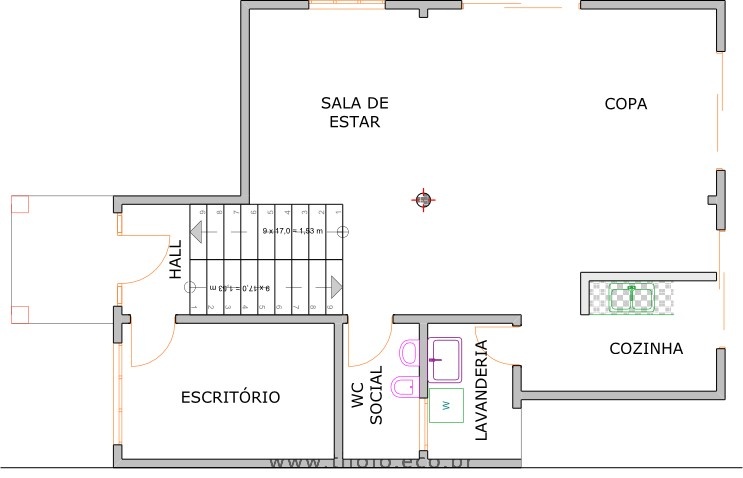

Planta de arquitetura do pavimento térreo de um sobrado.

Planta de primeira fiada do pavimento térreo de um sobrado.

Observações sobre a planta de primeira fiada:

• Círculos em vermelho são as colunas armadas que vão do baldrame até o respaldo da parede, com 3 m de altura, geralmente.

• Círculos em verde são as colunas armadas que sobem somente até a primeira fiada da canaleta, pois ali serão posicionadas janelas.Estas colunas continuam acima da janelas.

• Círculos em azul escuro são colunas sem ferragem, somente concretadas, ao lado de portas e janelas.

• Círculos em azul claro, sinalizados com ‘HI’ (de hidráulica), demonstram onde teremos encanamento de esgoto (de águas cinza).

• Círculos em amarelo, sinalizados com ‘El’ (de elétrica), demonstram onde serão posicionados eletrodutos. Nesse caso, estamos demonstrando eletrodutos que começarão há 30 cm do piso. Esses eletrodutos não estão vindo do solo, portanto não estarão na primeira fiada, mas estão representados aqui pois esta planta também vai ajudar os pedreiros nas fiadas seguintes.

• Tijolos em azul são usados na marcação inicial, mas serão retirados antes do assentamento definitivo da primeira fiada, pois representam os vãos das portas.

• Quadrados pretos representam as sapatas.

• Linhas pretas (de 1 a 6, e de A a H) demonstraram os eixos de marcação para a escavação dos baldrames.

Resumo

O mais importante no projeto de arquitetura para tijolo ecológico é que as medidas da planta baixa respeitem a modulação.

Adicionalmente, a planta de primeira fiada ajuda o início da obra, demandando porém a elaboração prévia dos projetos hidráulico e elétrico. A planta de primeira fiada ajuda muito, mas não é fundamental.

O projeto estrutural é recomendado para todas as obras, pois aumenta a segurança e reduz o custo. Porém, para construções com mais de uma pavimento, como sobrados, consideramos o projeto estrutural como obrigatório.

Dicas Fundamentais para um Bom Projeto

Atenda sempre ao código de obras da cidade.

Considere o movimento do sol durante o dia, e ao longo das estações do ano, para proteger sua casa do sol direto nos meses mais quentes e aquecer os ambientes nos meses mais frios.

A luz natural e a ventilação deve ter acesso a todos os ambientes da casa. Em climas quentes, considere que a fonte de luz natural dos ambientes pode ser a abóboda celeste (luz indireta) e evite a luz solar direta.

Evite encostar a casa no terreno, mantendo sempre que possível, recuos mínimo de 1,5 m entre a casa e os muros. Isso melhora a circulação de luz e ar na casa, e portanto, sua salubridade.

Não construa ambientes escuros e enclausurados, que vão gerar uma “casa doente”.

Pense sempre no uso dos espaços e nos móveis que lá estarão, com suas medidas.

Caso não haja coleta de esgoto em sua cidade, evite a infiltração direta em sumidouro. Antes do sumidouro, instale uma fossa séptica, seguida de filtro anaeróbico.
